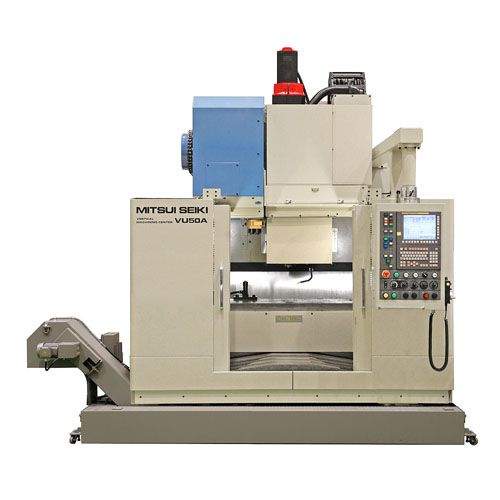

日本三井精机MITSUISEIKI超高精度立式加工中心

机床型号：VU50A/VU65A
机床特点：定位精度和重复定位精度±0,001mm。 标准装配的12,000min-1主轴为直接传动方式，电动机和主轴主体进行热绝缘，经过热处理的方形滑动导轨安装在被刮研加工后已具有直线度·垂直度的面上。

性能特点：VU50A标准装配的12,000min-1主轴为直接传动方式，电动机和主轴主体进行热绝缘，因此热位移极小。X、Y轴为滚动导轨(线性导轨)的研磨滑动面，移动平滑，Z轴为方形滑动导轨的研磨滑动面，极具刚性。导轨安装面在刮研加工后已具有直线度.·垂直度，因此不仅可以保持初期精度还可以保持长期精度。另外还可提供机体温度均一化装置，不受周围温度影响以实现稳定加工。

                   VU65A采用方形滑动导轨能够保持长时间的高精度并实现高刚性。经过热处理的方形滑动导轨安装在被刮研加工后已具有直线度·垂直度的面上。Y轴有4个方形滑动导轨。X轴即使移动到行程末端也不会出现悬臂现象。主轴的标准规格为高刚性齿轮驱动的50T 6,000min-1，还可以选择50T 12,000min-1、40T 20,000min-1。

技术参数：

项目		单位	VU50A	VU65A
X轴行程		mm	700	1,280
Y轴行程		mm	500	650
Z轴行程		mm	450	610
工作台尺寸		mm	1,100 X 580	1,500 X 600
最大装载重量		kg	600	1,500
主轴锥形			ISO 7/24锥形NO.40	ISO 7/24锥形NO.50
主轴旋转速度		min-1	120 -12,000(OP: 20,000)	15 - 6,000 (OP:12,000/20,000)
主轴电动机输出功率		kW	7.5/5.5(30分钟/连续)	18.5/15(30分钟/连续)
快速进给速度		m/min	XY:36  Z:24	24
切削进给速度(max)		m/min	20	10
位置检测			光栅尺
ATC(刀库)工具储存数		把	20(OP: 30/40/60)
工具最大长度		mm	280	320
工具最大直径	有邻接	mm	Ø 90	Ø 125
	无邻接	mm	Ø 125(全圆)	Ø 210(全圆)
工具最大重量		kg	10	15
定位精度		mm	±0,001	±0,0015
重复定位精度		mm	±0,001
机床重量		kg	约9,400	约13,000
